대만 TSMC 이사회 "애플 아이폰15 칩 생산 예정", 기술, 삼성보다 앞서

대만 TSMC

(타이베이=연합뉴스) 김철문 통신원 = 세계 최대 파운드리(반도체 수탁생산) 기업 대만 TSMC 이사회가 올해 출시 예정인 애플의 아이폰15 칩을 생산할 예정이라고 밝혔다.

11일 자유시보 등 대만언론에 따르면

TSMC는 최근 남부 타이난의 남부과학단지 내 18팹(fab·반도체 생산공장)에서 열린 이사회에서 이같은 계획을 밝혔다.

이어 18팹은 3나노(nm·10억분의 1m)와 5나노의 선진 공정을 갖춘 생산 공장 지구라고 설명했다.

이사회는 9일 공장 건설 및 설비 시스템 설치를 위한 3억6천610만 달러(약 4천839억원)의 자본지출(설비투자)을 승인했다.

특히 TSMC는 이번 기회를 통해 국내외 이사들에게 TSMC의 3나노 등 선진 기술이 한국의 삼성보다 앞선, 우수한 기술력임을 과시한 것으로 알려졌다.

대만언론은 타이난의 18팹이 TSMC의 가장 선진 제조공정이 있는 주요 공장 지구라면서 5나노 제조 공정이 1분기 웨이퍼 매출의 31%를 차지했다고 전했다.

이어 하반기에 고객들의 신제품 출시에 따라 3나노의 실적이 상반기보다 좋을 것으로 예상된다며 3분기부터 매출에 기여해 연간 매출의 약 4~6%를 차지할 것이라고 전망했다.

대만언론은 TSMC 이사회가 분기별로 법인 설명회가 열린 다음 달 두 번째 주에 이틀간 개최된다고 전했다.

이에 따라 이번 이사회가 지난 8일과 9일에 개최됐다고 설명했다.

특히 TSMC 본사나 인터넷으로 열린 이전의 이사회와는 달리 이번에는 코로나19의 안정화로 인해 남부에서 열린 이사회에 국내외 이사들이 직접 참석했다고 덧붙였다.

이사회에는 류더인 TSMC 회장, 웨이저자 TSMC 최고경영자(CEO), 쩡판청 TSMC 전 부회장, 대만국가발전기금 대표인 궁임신 국가발전위원회 주임위원, 사외이사인 천궈츠와 하이이쥔 및 외국계 사외이사인 피터 본필더 네덜란드 NXP 전 회장, 마이클 스플린터 어플라이드머티어리얼즈 전 회장, 모쉬 가브리엘로브 자이링스 전 최고경영자, 라파엘 레이프 전 MIT 총장 등 10명이 참석했다.

TSMC는 4월 매출이 1천479억 대만달러(약 6조3천억원)

3월(1천454억800만 대만달러)에 비해 1.7% 증가, 지난해 동기 대비 14.3% 감소

올해 1~4월 누적 매출은 6천565억3천300만 대만달러(약 28조2천506억원)

지난해 동기(6천636억3천700만 대만달러) 대비 1.1% 감소

#2 대만의 절반이 ‘TSMC 벨트'

그런데 TSMC는 대만에만 있는 것이 아닙니다. 미국에도 있고, 중국에도 공장이 있습니다. 일본에도 공장을 만들고 있습니다

TSMC 전공정 팹 운영 현황과 거점 확보 계획. 붉은 색이 앞으로 운영될 공장입니다. 자료=옴디아 지난해 12월 자료, 업계 종합 출처 : https://www.sedaily.com/NewsView/29N2O10ESF

그렇다면 TSMC가 한 달 동안 생산하는 반도체 양은 어느 정도일까. 시장조사업체 옴디아가 지난해 12월에 낸 자료를 기준으로 따져봤습니다. 현재 '풀가동'을 하고 있거나 외관 공사를 끝내고 설비를 채우는 것으로 알려진

'팹(Fab)2'부터 '팹18'까지 총 13개 공장 생산 능력만 더해봤습니다.

6인치, 8인치(200mm), 12인치(300mm) 웨이퍼를 8인치 웨이퍼로 환산하면 월간 335만 6938장을 생산할 수 있다는 결과가 나옵니다.

12인치 웨이퍼를 기준으로 환산하면 월간 약 149만장 웨이퍼를 만들 수 있는 생산 능력

지난해 10월 한 세미나에서 씨티증권에서 낸 자료 기준.

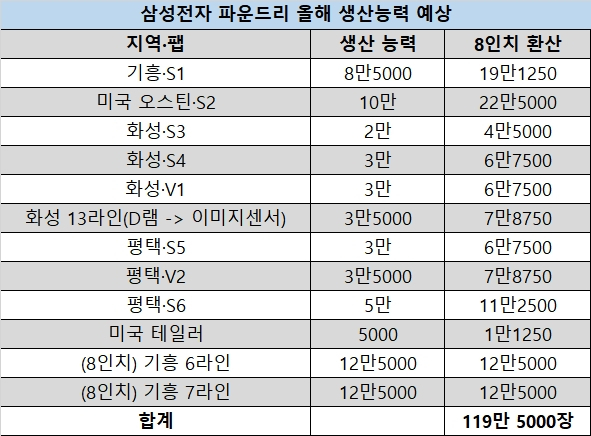

올해 삼성전자 파운드리 생산 능력은 8인치 웨이퍼 기준으로는 월 119만5000장, 12인치 웨이퍼 기준으로 환산하면 월 53만1000장 수준.

현재까지TSMC 생산 능력은 삼성전자보다 거의 2.8배 많은 생산 능력을 확보한 것으로 추정

#3. 6인치 파운드리부터 3나노 공정까지 갖춘 TSMC

TSMC는 대만 공장부터 일본·미국 등에 설립되고 있는 해외 거점까지 합치면 총 17개 공장을 보유

신주과학단지

1) 팹2 : '6인치' 웨이퍼 파운드리

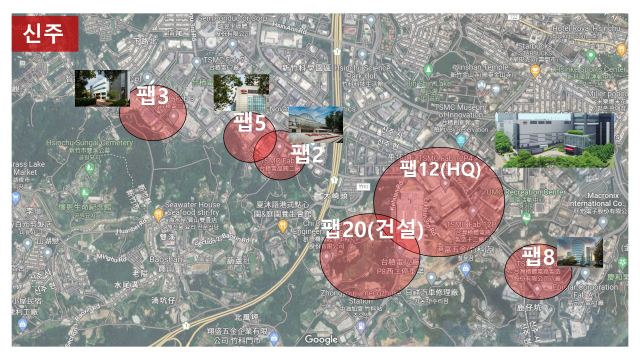

TSMC 본사가 있는 신주과학단지에 위치한 '팹2'.

팹2의 가장 재밌는 특징은 '6인치' 웨이퍼 파운드리.

현재 반도체 업계에서는 8인치 웨이퍼를 사용하는 공정만 해도 '레거시(legacy)'라고 부릅니다.

삼성전자, DB하이텍, SK하이닉스시스템IC, 키파운드리 등 국내 파운드리 회사들도 6인치 파운드리는 따로 운영 안함.

6인치 파운드리는 반도체 업계에서 진짜 그냥 완전 옛날 공정 축

TSMC가 얼마나 다양한 공정 포트폴리오를 가지고 있는지 가늠할 수 있습니다.

6인치 파운드리 규모는 월 9만5000장, 8인치 웨이퍼로 환산하면 5만장 정도입니다.

주로 0.45마이크로미터(450㎚) 공정으로 반도체를 만든다고 하네요.

2) 팹3·5·8, 원조 레거시 8인치 웨이퍼 공장

코로나19 시기에 차량용 반도체 공급 부족으로 한바탕 난리가 났던 원조 레거시 8인치 웨이퍼 공장도 7개나 있습니다.

대만에는 신주과학단지에 위치한 팹3·5·8, 섬 남쪽 타이난에 위치한 팹6가 있고요.

특히 팹6의 8인치 웨이퍼 생산 능력은 월 18만장입니다.

TSMC의 8인치 파운드리 가운데 가장 규모가 큽니다.

3) 팹10, 8인치 팹, 해외. 중국 상하이.

규모는 월 12만장 수준입니다.

4)팹11 : 웨이퍼텍, 8인치

요즘 첨단 파운드리 건설 붐이 일어난 미국에서는 이미 8인치 팹을 운영하고 있습니다.

'웨이퍼텍(Wafertech)'이라는 회사인데요.

TSMC 공식 홈페이지에서는 팹11로도 명명.

북미 고객사를 위한 칩을 만드는 공장으로 추정.

5) 싱가포르 TSMC 8인치 웨이퍼 팹

SSMC(Systems on Silicon Manufacturing Company)라는 회사입니다.

1998년에 TSMC가 네덜란드 반도체 회사 NXP와 조인트 벤처 형태로 만든 파운드리입니다. 8인치 웨이퍼 기준 월 4만 장 규모 팹입니다.

TSMC의 대만 팹 4개·중국·미국·싱가포르 공장의 8인치 생산 능력을 모두 합하면 월 62만6000장 규모.

업계에서는 삼성전자의 기흥캠퍼스 8인치 파운드리 생산 능력은 6라인과 7라인을 합쳐 월 25만장 수준으로 보고 있음.

6) 본사가 있는 팹 12. 12인치 웨이퍼 공장

90나노부터 7나노 공정까지 적용.

팹 12부터는 공장 이름 아래 여러 개 동(P·Phase)이 있습니다.

업계에 따르면 팹12의 경우 P1부터 순서대로 P9까지 구역이 나눠집니다.

이 공장은 TSMC의 핵심 R&D 라인도 가지고 있는데요. 팹12의 월 생산 능력은 12인치 웨이퍼 기준 22만장입니다.

12인치 웨이퍼 공장 기준 TSMC는 대만 11시 지역 신주과학단지 본진과 함께 7시 타이난, 10시 방향 타이중 지역 등 2개의 앞마당을 가지고 있습니다. 타이중는 7나노부터 40나노까지 반도체를 생산할 수 있는 팹15가 있습니다.

타이난에는 팹14, 2020년부터 5나노 공정을 가동한 팹18이 위치하고 있죠.

팹12, 15, 18. : 극자외선(EUV) 공정 라인을 설치

TSMC는 2019년 N7+라는 공정 브랜드로 반도체 제조 공정에 EUV를 도입했다고 공식 발표.

이후 애플, 퀄컴, 엔비디아, AMD 등 내로라하는 반도체 회사들이 TSMC를 찾아가서 EUV 공정 주문을 맡겼습니다. 지난해 4분기 7나노, 5나노 공정에서 나온 매출만 TSMC 전체 매출의 54%입니다. 미세 공정 분야에 EUV를 적용하면서 제대로 재미 보고 있다는 얘기죠.

이들 3개 공장에는 100대 이상의 네덜란드 ASML EUV 기기가 설치돼 있는 것으로 파악됩니다. 잘 알려져 있듯이 EUV 노광기는 ASML이 유일하게 생산하고 대당 2000억원 가격을 호가합니다. TSMC는 ASML에 “생산할 수 있는 모든 EUV 노광기를 달라”는 주문을 했을 만큼 기기 확보에 진심이라고 합니다.
